[boramt]

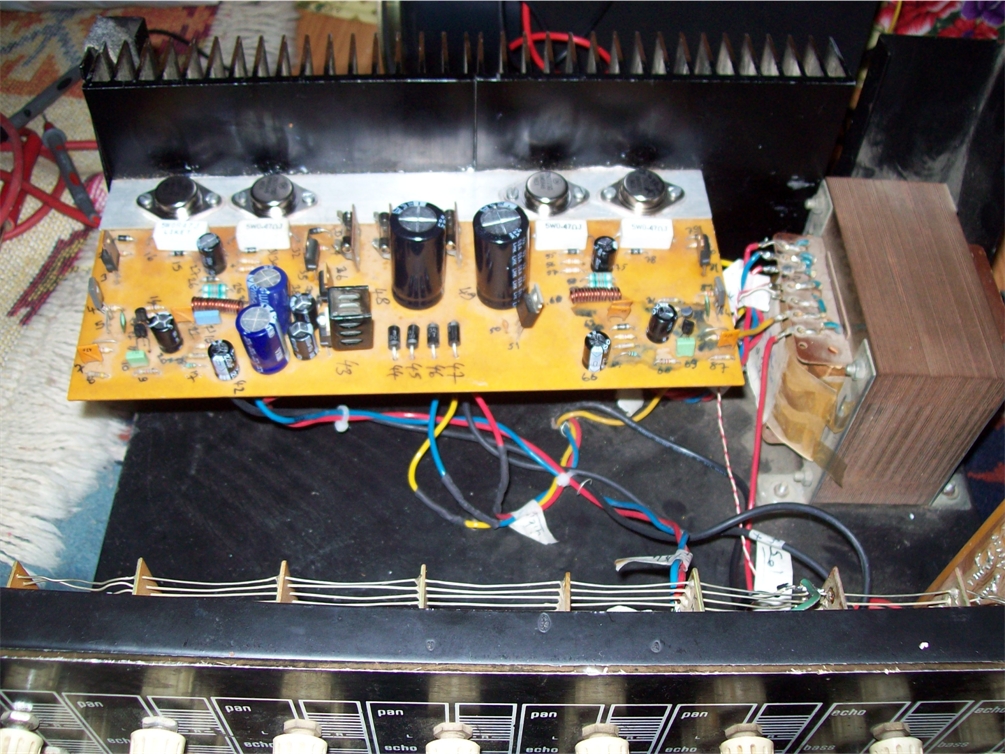

Kardeş hiç birşey yapamasak bile budevrenin şemasını bulabilirmiyiz acaba yanlış bağlantımı yaptım? 2X200W
2N 3773
7912
7812
BD911 BD912
BC 556
OKUYAMADIĞIM VAR BD SERİSİ AMA 410? OLABİLİR
5W 047 OHM TAŞ DİRENÇ
1N5408-1N4007
(22) ZENER DİYOT
50V 4700MF-50V 220MF-25V 220MF-16V 1000MF
VE DİĞER KÜÇÜK KONDANSATÖR VE DİRENÇLER

BUNLAR KULANILAN PARÇALAR

[hoparlör]

Ben MY-64 Digital ölçüaleti kulanıyorum.

Tamam, ölçümler için yeterlidir.

Devreye gelince ölçüm yaptım tarafo üzerinde yazan 35v (ölçtüm 39 gösteriyor) amfiye giriyor 60v oluyor tr7912 kullanılmış.

35V AC trafo çıkışı doğrultulduğunda 35x1,4=49V civarı bir DC voltaj vermelidir. 49V AC ise 55V gibi olmaldır. 60V biraz yüksek. Ama bu TR7912 nedir, eğer girişine bu voltaj geliyorsa zaten yanmıştır.

Diğer kısma geçeyim 25 v nerden geliyo demişsiniz.Trafodan ayrı uçlardan bide orada yazan 15v (ülçtüm19v gösteriyor)buda anfiye gidiyor tr7812 kullanılmış ve!!buradan 25v çıkıyor mixer e gidiyor sanırım anlatabildim.

Eğer trafodan 25V ac geliyorsa bu da 25x1,4=35V Bütün bu değerler giriş gerilimi en fazla 19V olması gereken 7812 için oldukça yüksek değerler. Burada ciddi bir sorun var.

Demişsiniz ki çıkış katına yani amfime giden sinyal kablolarına dokunun, evet bu kablolar mixer in sağ ve sol ana volumlerin (üerinde bas,tiz ,eko da var)bağlı olduğu karttan çıkıyor anfiye gidiyor dediğiniz gibi dokunuyorum ama ses yok ....

Sinyal girişlerine dokununca çıkışta hırıltı olmaması ilginç, bu durumda çıkış katındanda şüphelenmek gerekecek.

şunuda belirteyim amfiyi açtığımda ana volumleri açtığım ölçüde sadece temiz bir fısıltı geliyor sanırım bu sesin de gelmemesi lazım değilmi..tekrar saygılar cevabınızı bekliyorum inşallah çözeriz.
çıkış katındaki kondansatörleri değiştirdim

Fısıltı olabilir, olmasa işimiz kolaydı, çıkışlar yanmış derdik.

Sorun beslemeden kaynaklanıyor görünüyor ama onarmak bu durumda çok kolay değil. Trafo gerilimleri yüksek, yani tasarım hatası desem peki önceden nasıl çalışıyordu???
Ama bu 25V gerilimi ölçerken siyah probu toprağa bağlamanız gerekiyor. Yani ölçümü toprağa göre yapmalısınız. Sanki toprak değil de negatif beslemeye bağlıyorsunuz da +-12V olacakken 25V oluyor, ölçü aletiniz+entegrelerin sapma payı 25V görünebilir.

[hoparlör]

Kardeş hiç birşey yapamasak bile budevrenin şemasını bulabilirmiyiz acaba yanlış bağlantımı yaptım? 2X200W
2N 3773
7912
7812
BD911 BD912
BC 556
OKUYAMADIĞIM VAR BD SERİSİ AMA 410? OLABİLİR
5W 047 OHM TAŞ DİRENÇ
1N5408-1N4007
(22) ZENER DİYOT
50V 4700MF-50V 220MF-25V 220MF-16V 1000MF
VE DİĞER KÜÇÜK KONDANSATÖR VE DİRENÇLER

BUNLAR KULANILAN PARÇALAR

Maalesef bulamayız, devre kartından kendimiz çıkarmak zorundayız.

[boramt]

Kardeş umarım bıktırmadım sizi.25v olayını tekrar gözden geçirdim dediğiniz gibi 25 volt değil ,doğrusu 12 v muş ben ben siyah probu toprağa bağlamadan negatif kutuptan ölçmüşüm. Diğer konuda 60 v değil 55v çıkoyor buda benim ölçüm hatam.AMA garip olan cihazın sinyal almaması bir şey daha fark ettim ana volümlerin üzerinde bulunan bas tiz eko hissediliyo demiştim mic ve enstruman girişlerindeki bas tiz eko da hissediliyo ama bir jak takıp uçlara dokununca hiçbir şey yok ve bu girişlerin potlarını çeviriyorum hiç değişlik yok ..

yardımlarınız için çok teşekkür ederim kafanızı ağrıttım..kolay gelsin.

[Amatör]

Sorunu çözebildiniz mi?

[hoparlör]

Yok bıktırmadınız Ancak çıkışlarda ses yoksa büyük bir olasılıkla çıkış transistörleriniz de yanmış olabilir.

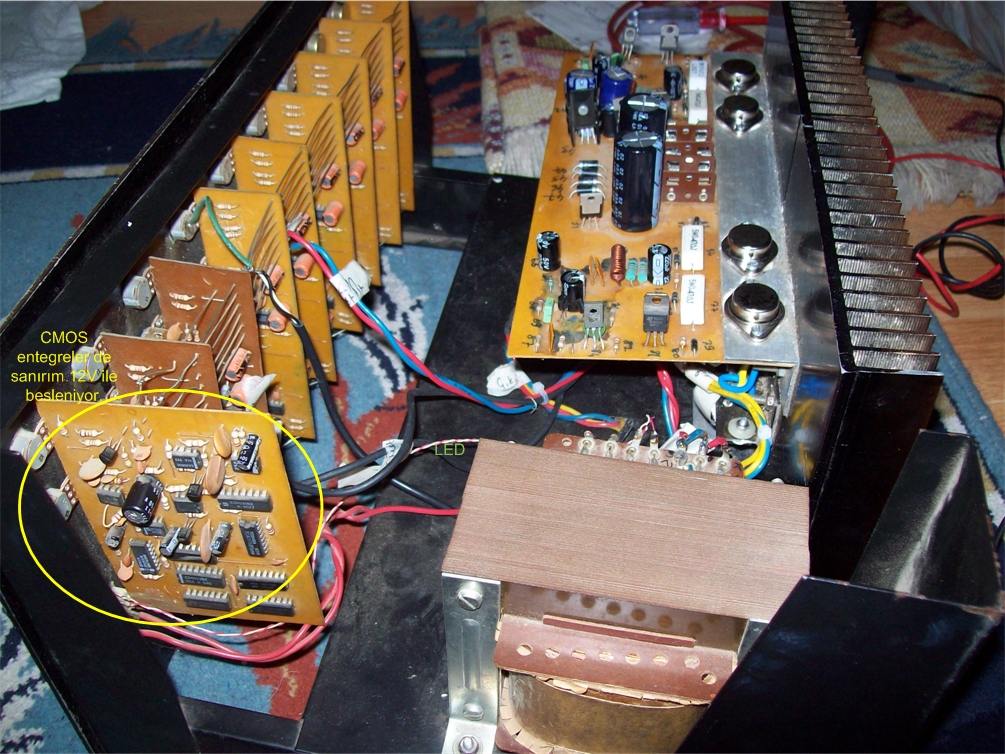

Yanlış fotoğrafları göndermişim, üzerlerinde yazılar vardı, daha yardımcı olur diye notlar eklemiştim.

Umarım sorunu giderirsiniz.

[boramt]

Çok teşekkür ederim kardeş çıkış tr lere tekrar bakayım çok sağolasın İstanbul a çok slm askerleğimi maslakta yapmıştım.İnşallah hallederim sorunu...fotoyu tekrar koy istersen.

[hoparlör]

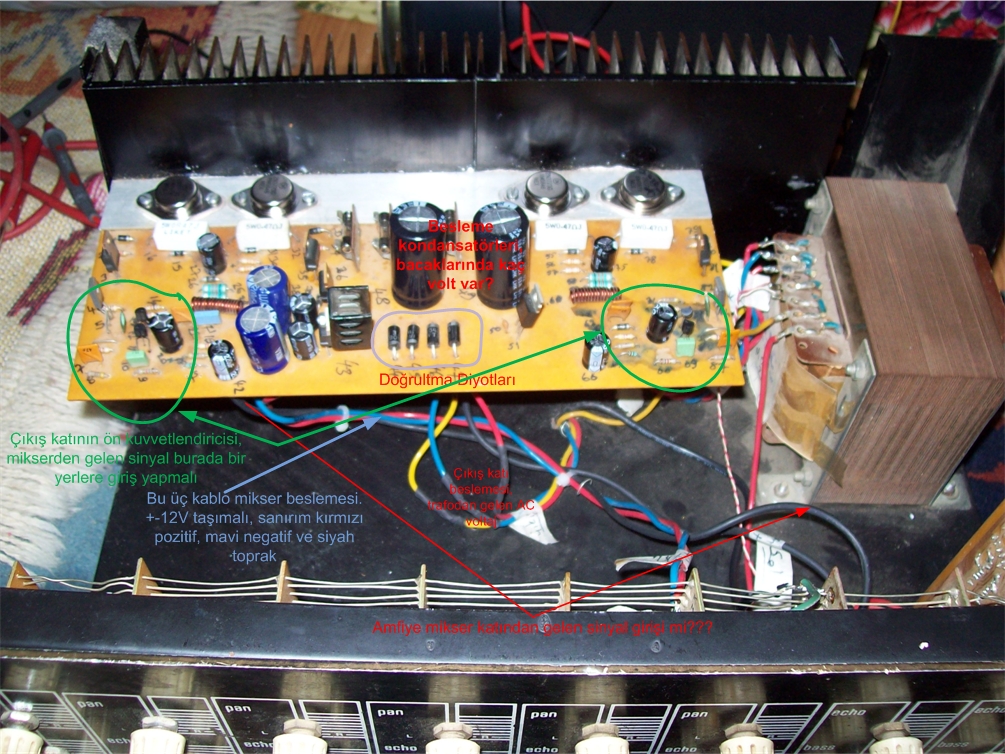

İşte fotoğraf, umarım işe yarar.

[boramt]

Değerli kardeşim yeni bir ölçü aleti getirip tekrar ölçüm yaptım.Resimde belirttiğiniz gibi (Besleme kondansatörlerini ölçtüm 52 V çıkıyor)
Mikser beslemesini ölçtüm + - 12V çıkıyor.Burada (kırmızı pozitif,mavi negatif)Siyah olan kablo sol tarafa çıkış katında gösterdiğiniz sinyal girişine bağlı aynı şekilde sağ tarafa giden sinyal kablosunu göstermişsiniz zaten oda sağdaki siyal girişine bağlı.Sinyal kobloları (özel bir kablo) dış kısımdaki tel çıkış katındaki şase mi diyoruz oraya,içindeki tel ise 10k direnç var oraya gidiyor yani belittiğiniz yerlere.Bide amfiyi açıp çıkışları boşta ölçtüm (bir taraftan 7 V ) (diger çıkıştan 12V geliyor !!burada sorun var var galiba ama şimdi burada ne yapmalıyım çıkış tr lerin veya diyotların bir fonksyonu varmı??çünkü kondansatörleri değiştirdim belirtmiştim..Resim çok açıklayıcı olmuş emeğin için çok teşekkürler sanırım bu işin üstesinden gelicez .

[e_cag]

Çıışta DC 7V, 12V gibi dğerler ölçülüyorsa çıkış transistörleri gitmiş olabilir mi?.. Yoksa full besleme gerilimi mi çıkar çıkışlar yanınca... Belki giriş transistörlerinde sorun var.
